Подключение безрезисторных колец на светодиодах 5450
НЕОБХОДИМО использовать стабилизатор тока, который будет защищать SMD светодиоды от скачков напряжения, которые время от времени возникают в бортовой сети любого автомобиля. Если этого не сделать – светодиоды кольца, выйдут из строя.
При подключении в режиме ангельских глазок и ДХО.
Используем ШИМ стабилизатор
Соединить вместе контакты на кольце с надписями "А+", "B+", "С+" и использовать светодиоды 5450 белый
Схема подключения:
При подключении в режиме Габарит - поворот
Используем exModule 2way (контроллер CIRCLE EYE аналог CCNL)
Соединить вместе контакты на кольце с надписями "А+", "С+" и использовать как вход питания (плюс) сигнала поворота, оставшийся контакт на кольце с надписью "B+" использовать как вход питания (плюс) габаритных огней, контакт на кольце с надписью "GND" является общим минусом. Нужно использовать светодиоды 5450 бело-жёлтые или любые другие цветовые сочетания светодиодов 5450

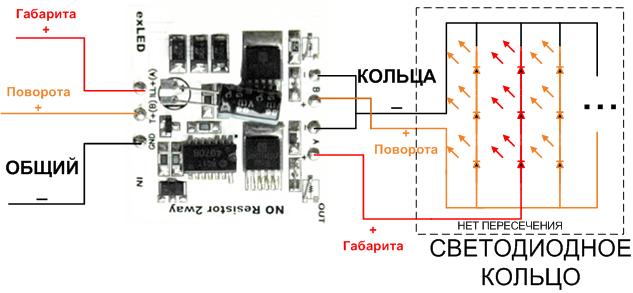

Схема подключения:
|
