Резка колец MI-CIRCLE 5мм
Как видно из названия статьи в ней будет рассказанно о том, как резать эти кольца на сегменты и получать такие светящиеся сектора.
Зачем это нужно? Затем, что некоторые машины имеют отражатели в форме сектора и обыкновенное кольцо туда не станет, а его часть запросто.
Итак, приступим. Спаяем одно колечко.

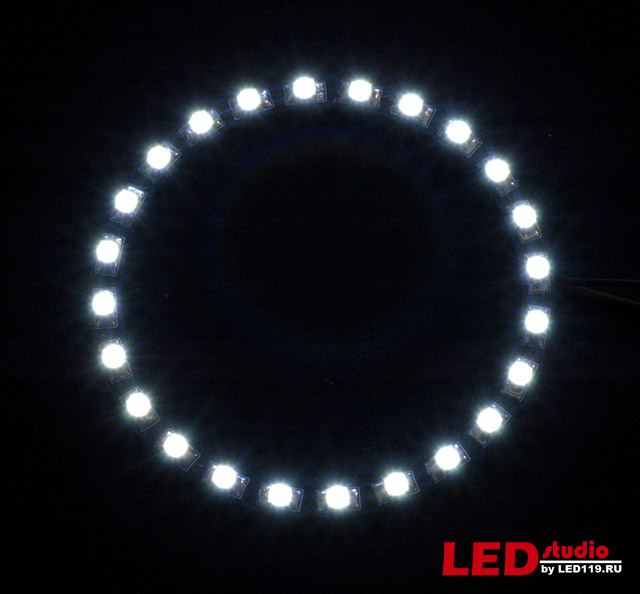

Проверим, светит ли оно. Светит.

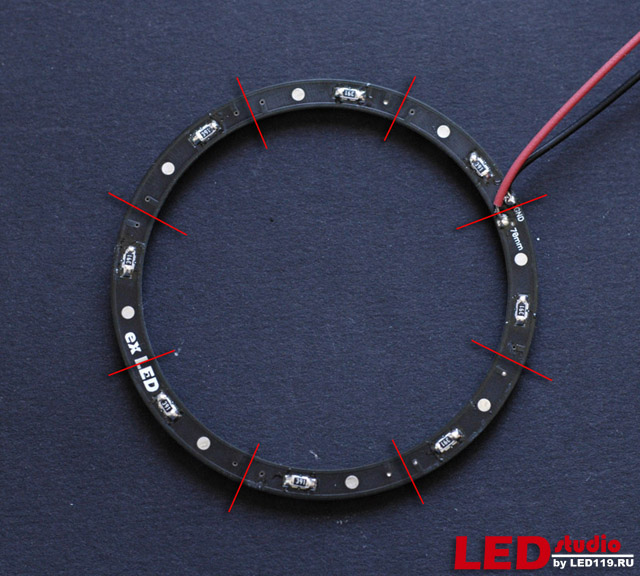

Теперь переворачиваем его и смотрим на нарисованные красные линии. Это линии, по которым можно разрезать кольцо.

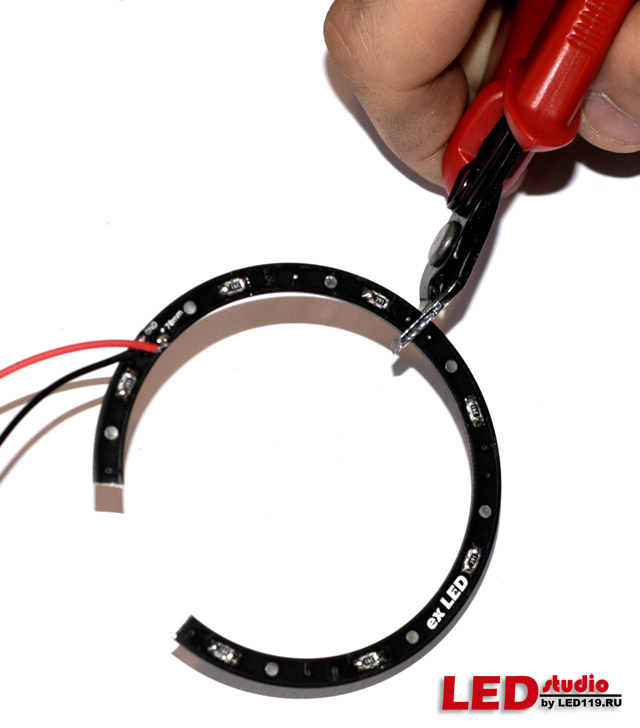

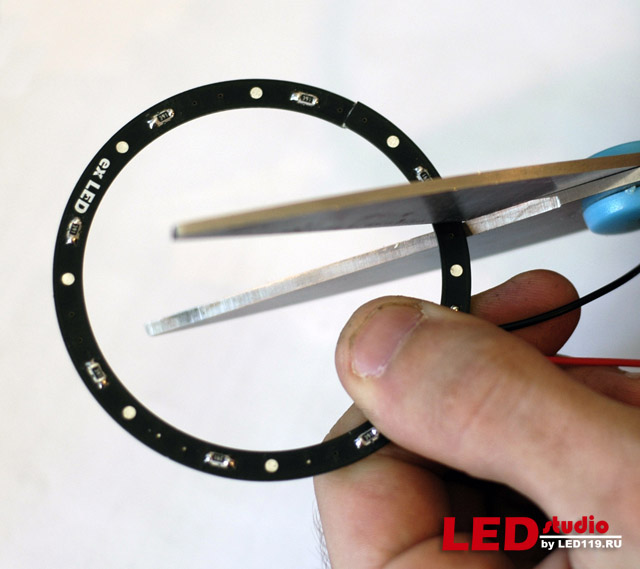

Берём, режем.

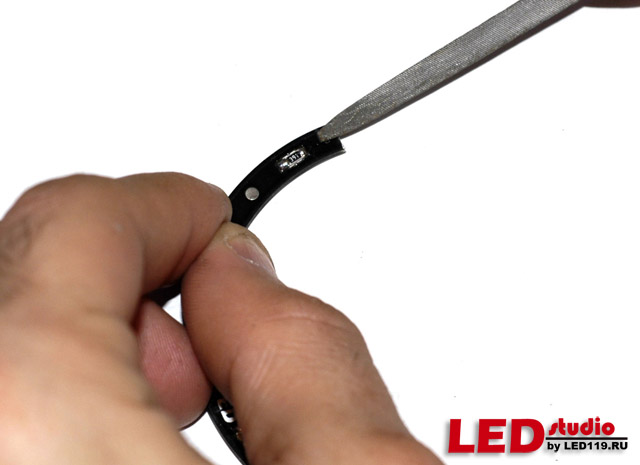

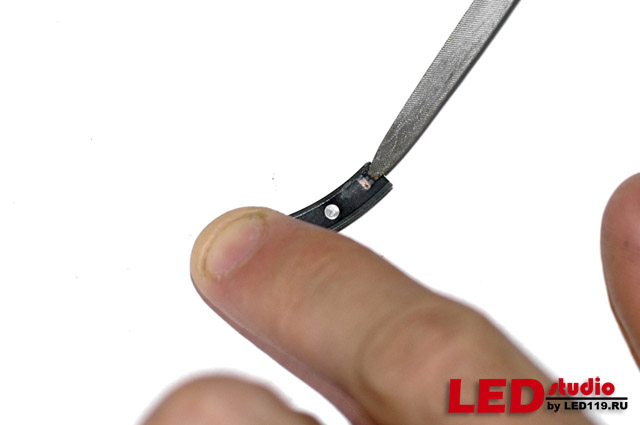

После того, как отрезали, берём напильник или карандаш, обмотанный наждачкой и зачищаем новые контактные площадки.

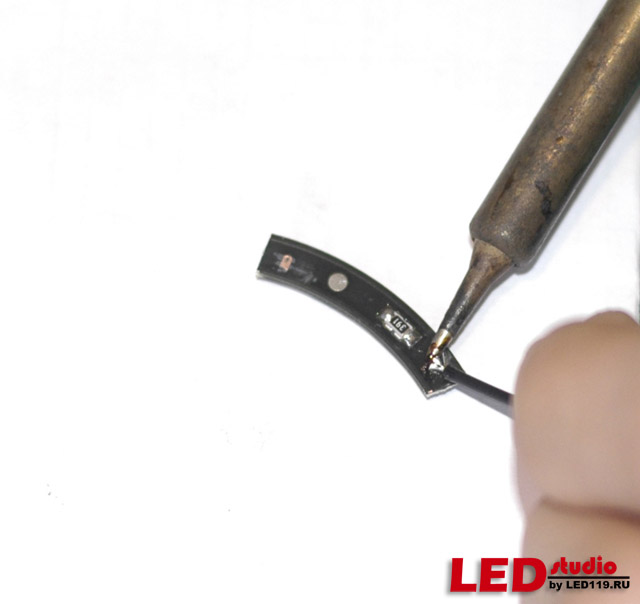

Теперь лудим, и припаиваем к ним провода. Традиционно, красный - "плюс", чёрный - "минус". Смотрим внимательно куда припаивать.

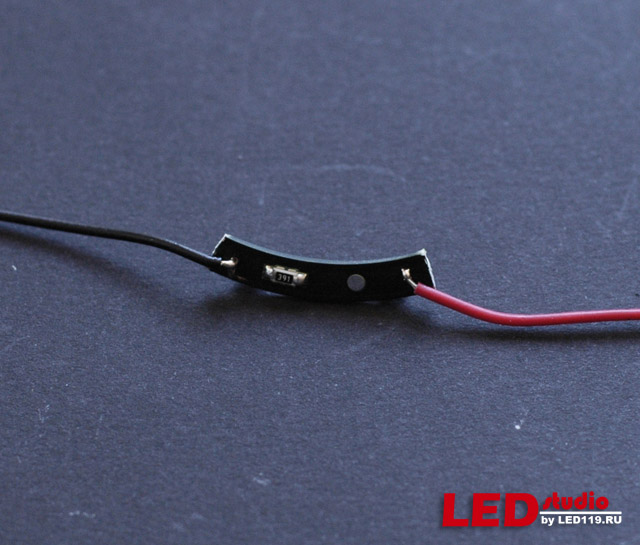

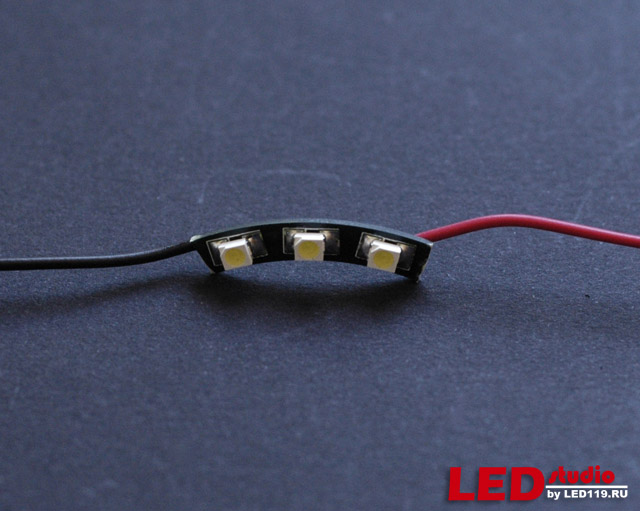

Получился вот такой сегмент.

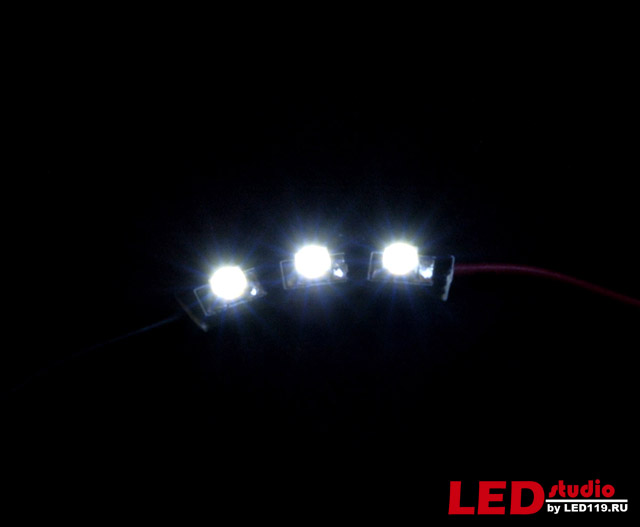

Проверим, как он светит.

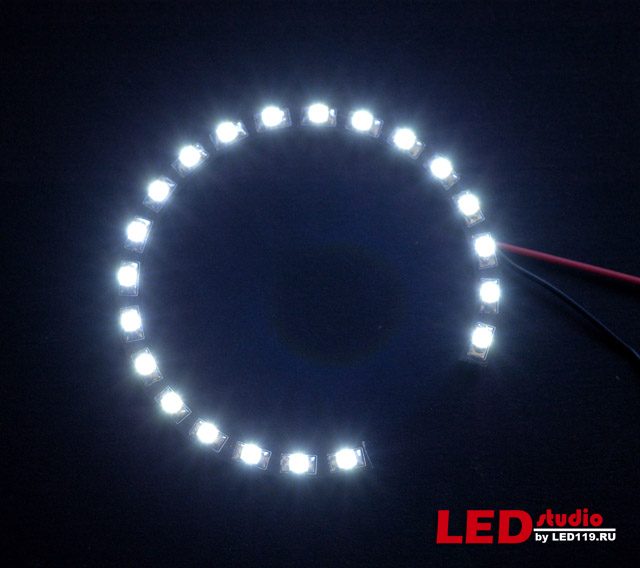

А будет ли светить кольцо без него?
Теперь попробуем отрезать сегмент побольше. Всё тоже самое, только режем через одну линию.
Зачищаем, лудим и припаиваем провода.

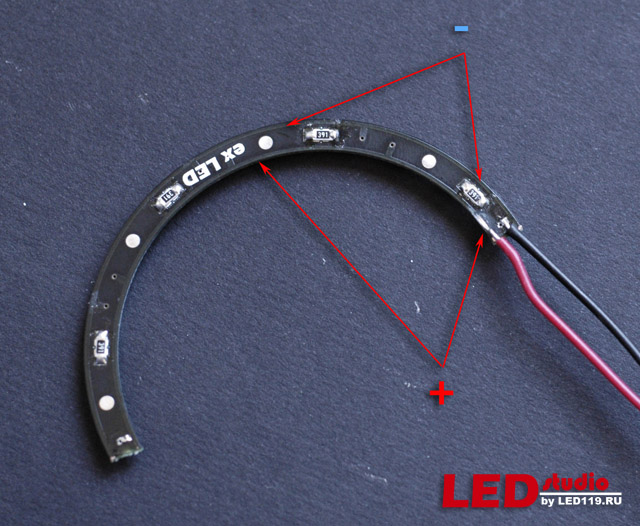

Припаивать провода можно по-разному. На нижней фотографии красными линиями указанны контура плюса питания "+" и минуса "-". В любом месте этого контура можно зачистить место для пайки и припаять провода, так, как вам удобно.

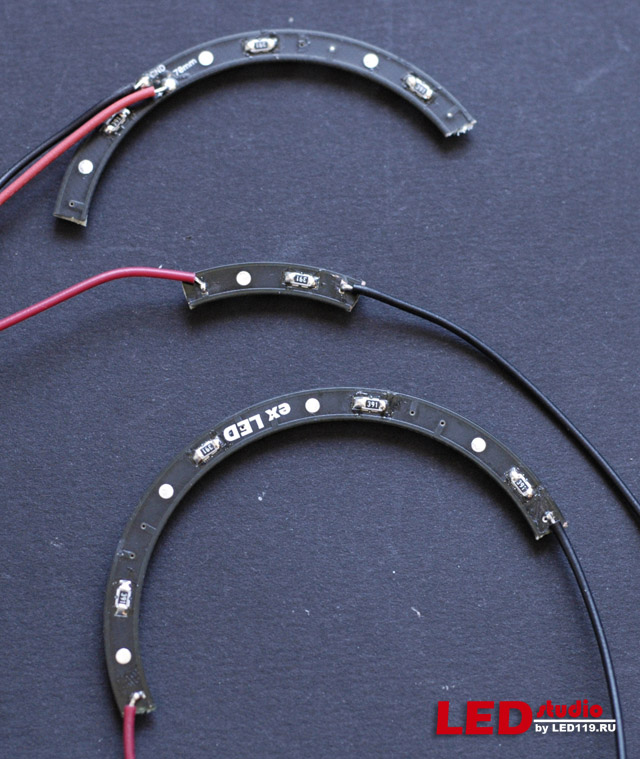

Вот различные сегменты с различными вариантами пайки проводов.

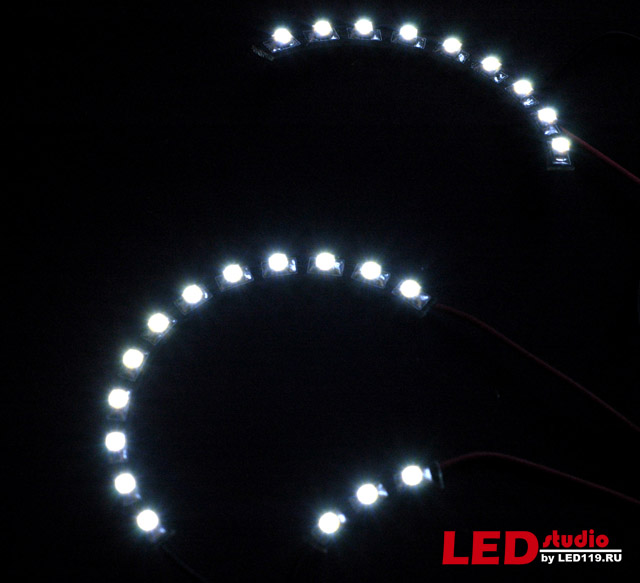

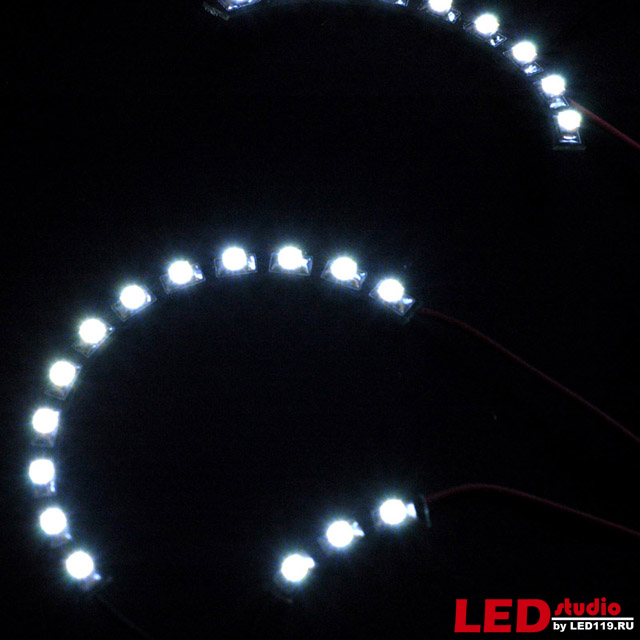

А вот как они светят.
Теперь не нужно ломать голову, как сделать "ангельские глазки" на полукруглых фонарях.
