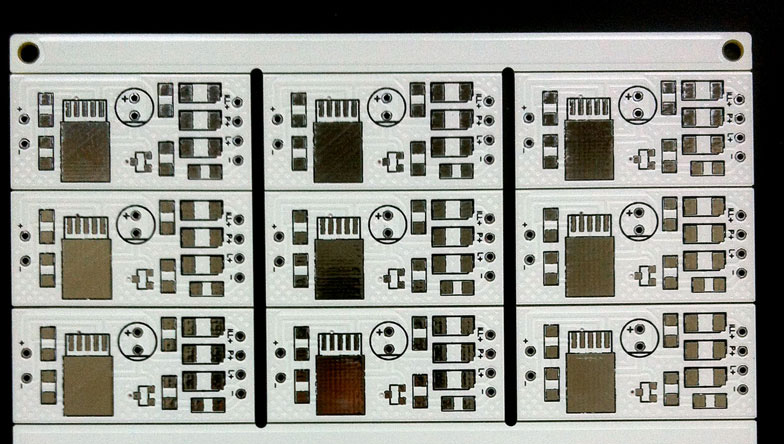

exLED плата для стабилизатора тока на базе AMC7140 (стоп-габарит-выключение по плюсу) 1шт

exLED плата для стабилизатора тока на базе AMC7140 (стоп-габарит-выключение по плюсу) 1шт

В комплект входят только платы для создания модулей:

Для сборки модулей ВАМ ПОНАДОБЯТСЯ следующие компоненты:
Указано количество компонентов для одной платы!

На необозначенные места резисторов возле стабилизатора АМС, требуется приобрести и впаять резисторы, исходя из общего потребления подключаемой светодиодной сборки в милиамперах.
Номиналы требуемых резисторов подбираются здесь: Таблица подбора сопротивлений для стабилизатора на базе АМС1740
ПРИМЕР!

1) ДЛЯ РЕЗИСТОРНЫХ СБОРОК, МОЖНО ПОДКДЮЧАТЬ НА ПРЯМУЮ К 14,5 Вольт.

Итак есть некий модуль и вам нужно собрать к нему стабилизацию. модуль резисторный? Если да – паяем все с учетом номиналов, если номинал подписан на плате, то ставим какой подписан, если не подписан берем из таблицы: Номиналы резисторов для светодиодов.
Спаяли модуль , подключили на 14,2 вольт на блоке питания, он покажет потребляемый ток. Ток – например 300 Ма, значит нам нужно сделать следующее: в места под резисторы рядом с микросхемой АМС в соответствии с таблицей: Таблица подбора сопротивлений для стабилизатора на базе АМС1740 нам нужно чтобы общий номинал был 2100ом , но так как такая точность нам не нужна, мы можем впаять например, 2200 Ом=2,2 КОм и 0 Ом (перемычка) или 1000 Ом=1 КОм и 1000 Ом=1 КОм. Если после этого, Вы запитаете модуль через стабилизатор вы увидите , что при изменении напряжения, ток на модуле не будет повышаться выше установленного предела. Это сделано для того чтобы можно было гибко подобрать номинал и они меньше грелись.

2) ДЛЯ БЕЗРЕЗИСТОРНЫХ СБОРОК, ПОДКЛЮЧАТЬ НА ПРЯМУЮ К 14,5 Вольт - НЕЛЬЗЯ!!!!

Нужно рассчитать рабочий ток модуля. Делается это так – пример, возьмем кольцо для смд 3528 диаметром 80мм артикул 02065 – количество светодиодов 36, схема подключения 1:3, то есть 3 светодиода последовательно, а сами тройки параллельны. В последовательном соединении токи равны I1=I2=I3 по Закону Ома. Тогда тройка будет потреблять тока как 1 светодиод, то есть 10ма. (если это другие светодиоды, например 5450, то соответственно сколько такой светодиод, 30 мА)

Троек в кольце 36/3 = 12, каждая потребляет 10ма. Итого кольцо потребляет 12х10=120 мА.

Смотрим по таблице, что для тока в 120 мА, требуется установить два резистора с суммарным номиналом 4700 Ом=4,7 КОм.
Берем 1 резистор 4.7 КОм, и один резистор 0 Ом (перемычку) 4,7+0=4,7 КОм
или Берем 1 резистор 4.3 КОм, и один резистор 390 Ом,  4,3+390=4,69 КОм(ближайший).

Назначение контактов платы:

Принцы работы модуля:
Режим СТОП-ГАБАРИТ:
-Включены габариты, подключенный светодиодный модуль светится в 50% яркости.
-Нажимаем на тормоза, подключенный модуль разгорается на 100%
-Отпускаем тормоза модуль возвращается в режим ГАБАРИТ светит в 50% яркости.

Режим ДХО
При подаче тока на контакт (L+) происходит выключение ДХО

Возможно сочетание двух режимов, в случае подачи питания на L+ происходит выключение подключенного модуля.
