Сборка модуля заднего хода и стоп-сигнала для автомобиля Mazda 3
Итак, в сегодняшней статье мы расскажем, как собрать модуль заднего хода и стоп-сигнала для автомобиля Mazda 3 на основе плат заднего хода для Hyundai Coupe.
Для сбоки нам понадобятся :
1) Плата заднего хода для Hyundai Coupe 2 штуки артикул 90208.
2) Светодиод HYPERFLUX белый четырёхчиповый 24 штуки артикул 50956.
3) Светодиод HYPERFLUX красный четырёхчиповый 16 штук артикул 50959.
4) Резистор SMD 1/4 Вт 120 Ом 10 штук артикул 60002.
5) Резистор SMD 1/4 Вт 0 Ом 2 штуки артикул 60100 .
6) Диод SK2X 6 штуки артикул 61101.
7) Линза для HYPERFLUX 40 штуки артикул 51401 .
8) Паяльный нож для задних фонарей 1 штука артикул 70001 .
Для того, чтобы платы наших модулей были не видны в фонарях, их необходимо покрасить.
Для этого берём платы и ошкуриваем их со стороны, противоположной нанесённой шелкографии. Затем обезжириваем (обязательно) и красим. Красим краской ABRO

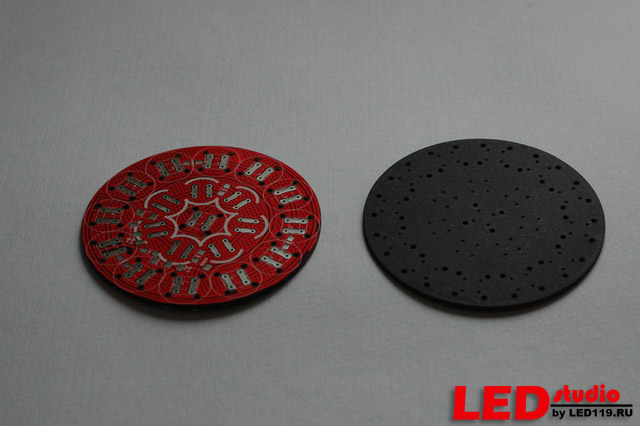

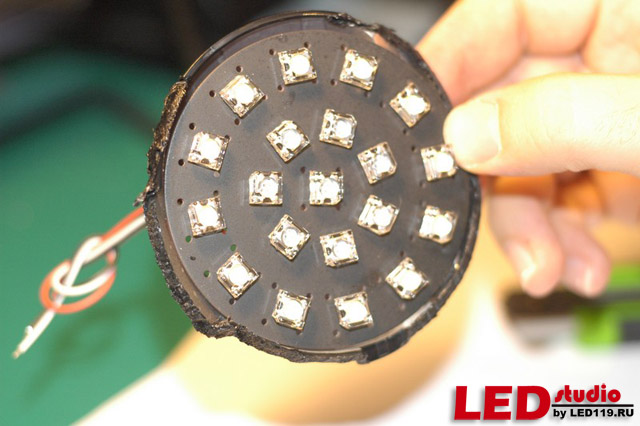

Должно получиться так.
После того, как наши модули высохли необходимо напаять компоненты. Для начала напаиваем светодиоды, для начала проверив их полярность и установив их в отверстия, согласно надписям сзади платы. Светодиоды напаиваются с окрашенной стороны.
Двенадцать светодиодов по краю должны быть белыми, остальные восемь красными. Важно. Не перепутайте.
После этого переворачиваете плату, подложив чистый листик под светодиоды и напаиваете резисторы и диоды.

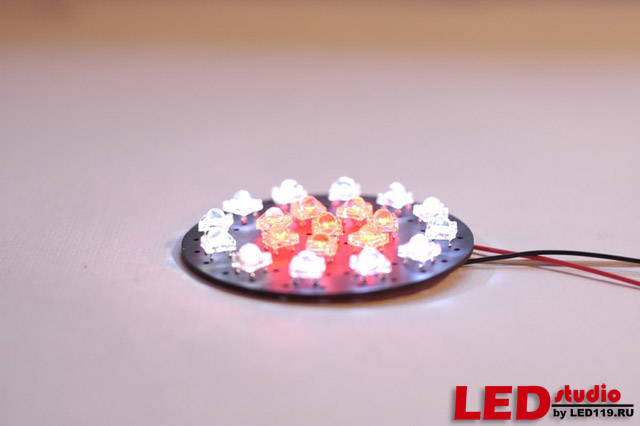

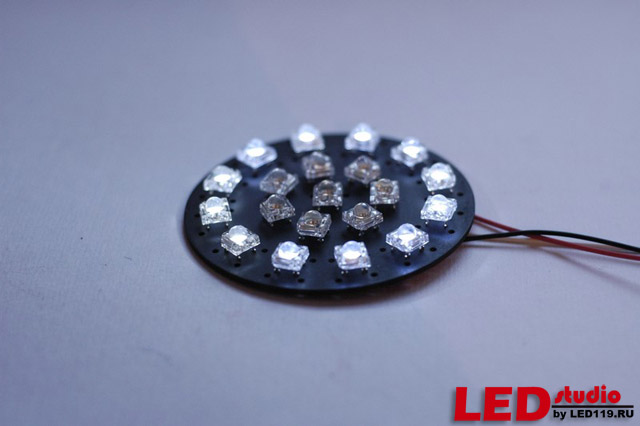

После этого подключаете соединительные провода и проверяете работу. Должно выглядеть так.

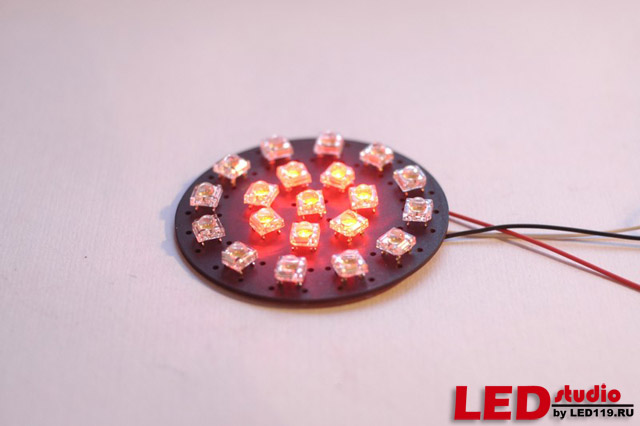

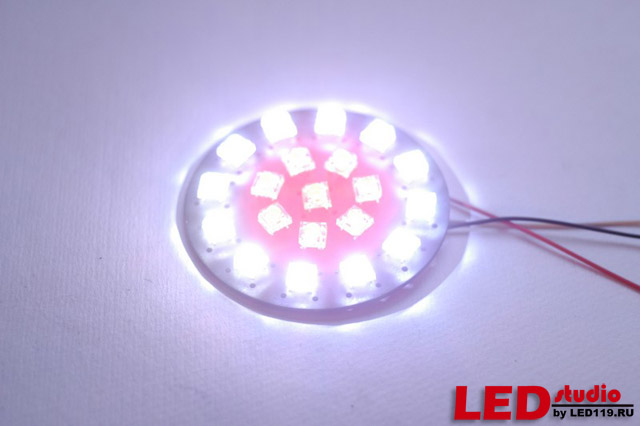

или так

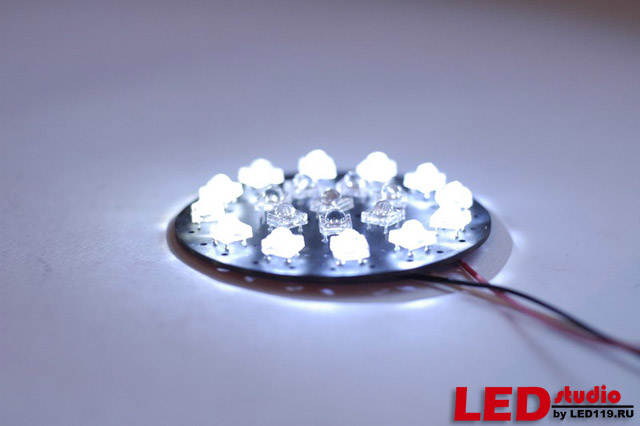

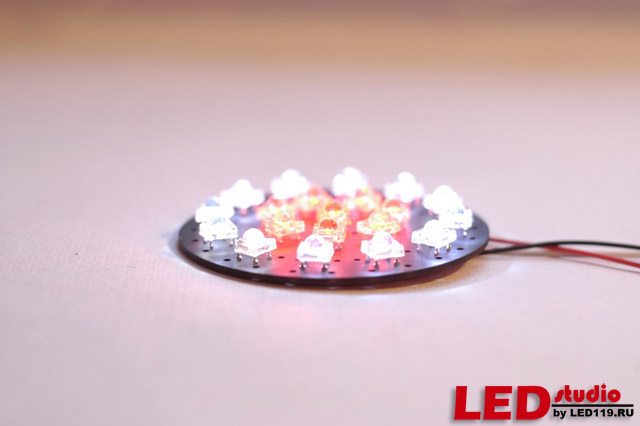

и даже так
Теперь откладываем наши платы и идем снимать модуль задней оптики на автомобиле. После того, как мы его сняли и помыли необходимо его разобрать.

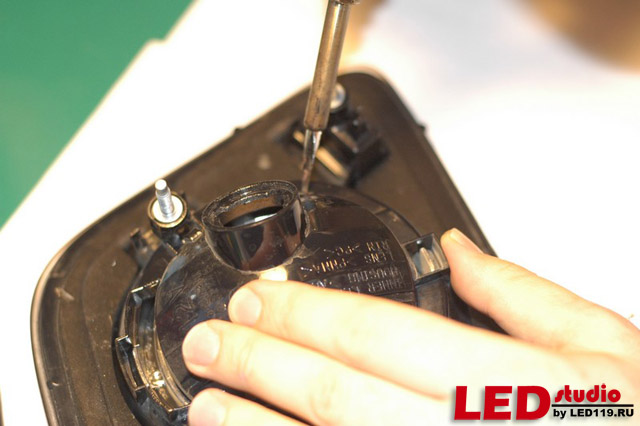

Берём паяльник и меняем жало на паяльный нож и аккуратно вскрываем фонарь.
После, возможно два варианта. Первый - в фонаре будет красный светофильтр, второй - его там не будет.

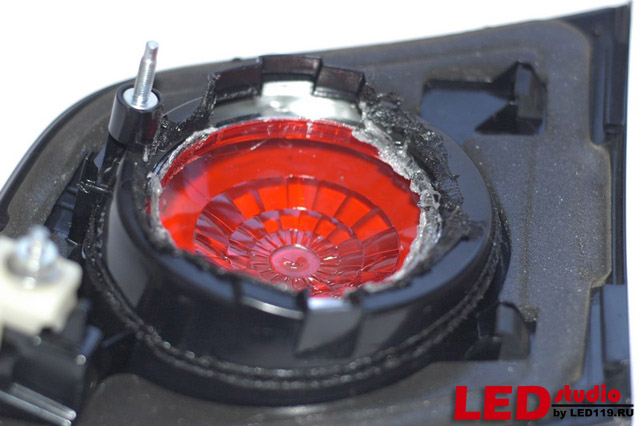

Фото первого варианта.
Если мы такое видим, то берём и вынимаем красный светофильтр, он нам не понадобится.

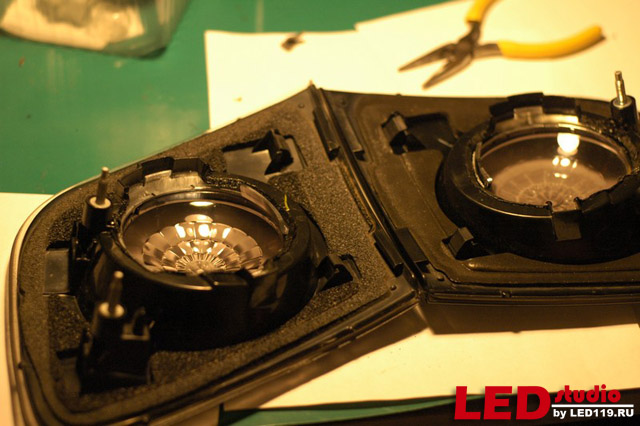

Вот так выглядят оба вскрытых модуля.

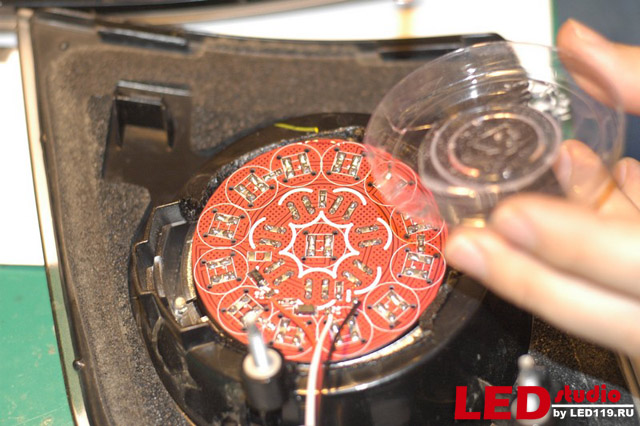

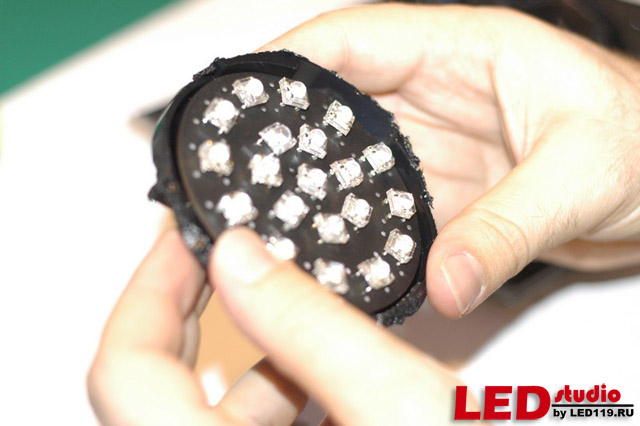

А так, примерно, крепится наша плата в крышке фонаря.
После этого одеваем на светодиоды несколько линз и пытаемся закрыть крышку, если всё нормально, то одеваем остальные линзы.

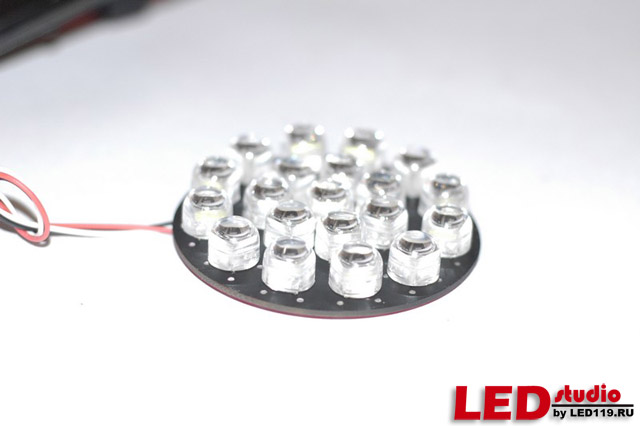

Так выглядит плата с линзами.
После этого, если всё прошло нормально, устанавливаем плату в фонарь и крепим с помощью эпоксидной смолы.
Делаем, как на фото.
После того, как высохло (5 часов, примерно) закрываем крышкой и запаиваем модуль. Потом места пайки необходимо обработать герметиком, для предотвращения попадания влаги.

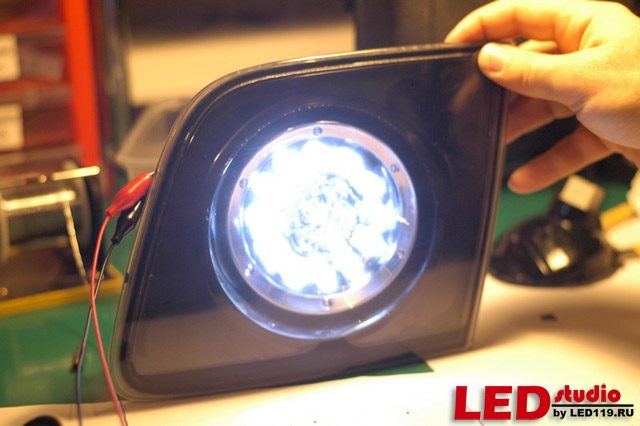

Потом необходимо протестировать модуль, не устанавливая его на машину. Должно выглядеть так.
И так.
После тестов устанавливаем фонарь на автомобиль и подключаем. Смотрится довольно красиво.
